Клапан обратный

Обратные клапаны представляют собой автоматическую арматуру, предупреждающую обратное движение потока среды. Они применяются там, где обратное движение потока среды является нежелательным, чаще всего в качестве защиты насосов, вентиляторов и т.п. Обратные затворы не заменяют запорную арматуру.

В клапане обратном одностворчатом межфланцевом открытие диска происходит под давлением рабочей среды, а при движении среды в обратном направлении диск клапана автоматически закрывается под действием собственного веса.

Назначение: предотвращение обратного потока рабочей среды в трубопроводных системах тепло- и водоснабжения, отопления, водоподготовки.

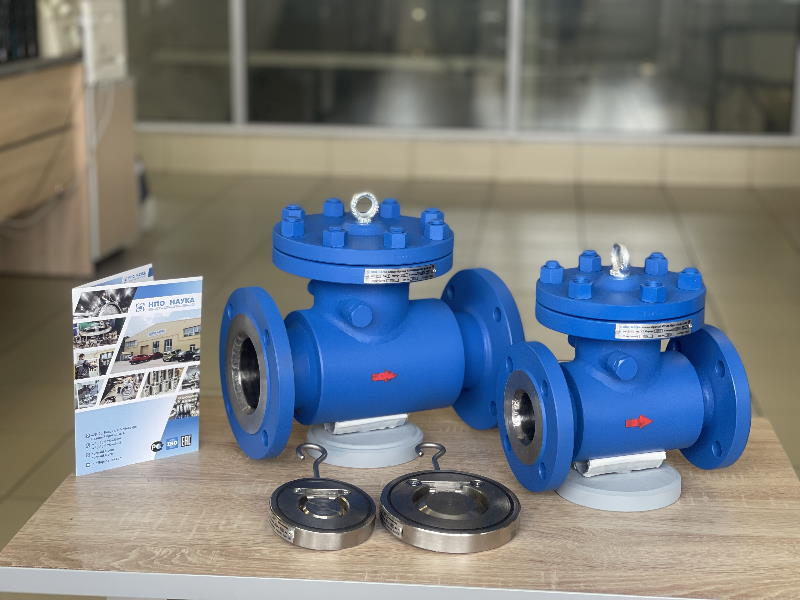

IMG 1755

Технические характеристики

Рабочие среды  Вода, питьевая вода, пар, воздух и другие неагрессивные жидкости. В случае питьевой воды уплотнительное кольцо должно быть из EPDM или уплотнительные поверхности «металл по металлу».
 Рабочее давление  0,6 – 4,0 МПа


Рабочая температура

 Температура рабочей среды определяется исполнением уплотнительных поверхностей и материалом уплотнительного кольца в уплотнительной поверхности корпуса:

 для уплотнительных колец NBR: -20 °C +100 °C

 для уплотнительных колец VITON: -10 °C +160 °C

 для уплотнительных колец EPDM: -20 °C +150 °C

 для уплотнительных поверхностей «металл по металлу»:

-20 °C +400 °C
 Установка на трубопроводы  от 40до 500 мм
 Тип управления  автоматический
 Минимальное давление открытия  0,05 МПа
 Расположение в пространстве  Горизонтальное, вертикальное, наклонное потоком вверх
 Количество циклов безотказной работы  не менее 20 000
Срок эксплуатации 30 лет (с учетом замены уплотнений)
Тип присоединения межфланцевый
Ответные фланцы по ГОСТ 33259-2015
Гарантийный срок срок 18 месяцев
Герметичность запирания по классу "А", ГОСТ 9544-2015
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ Р 53672-2009

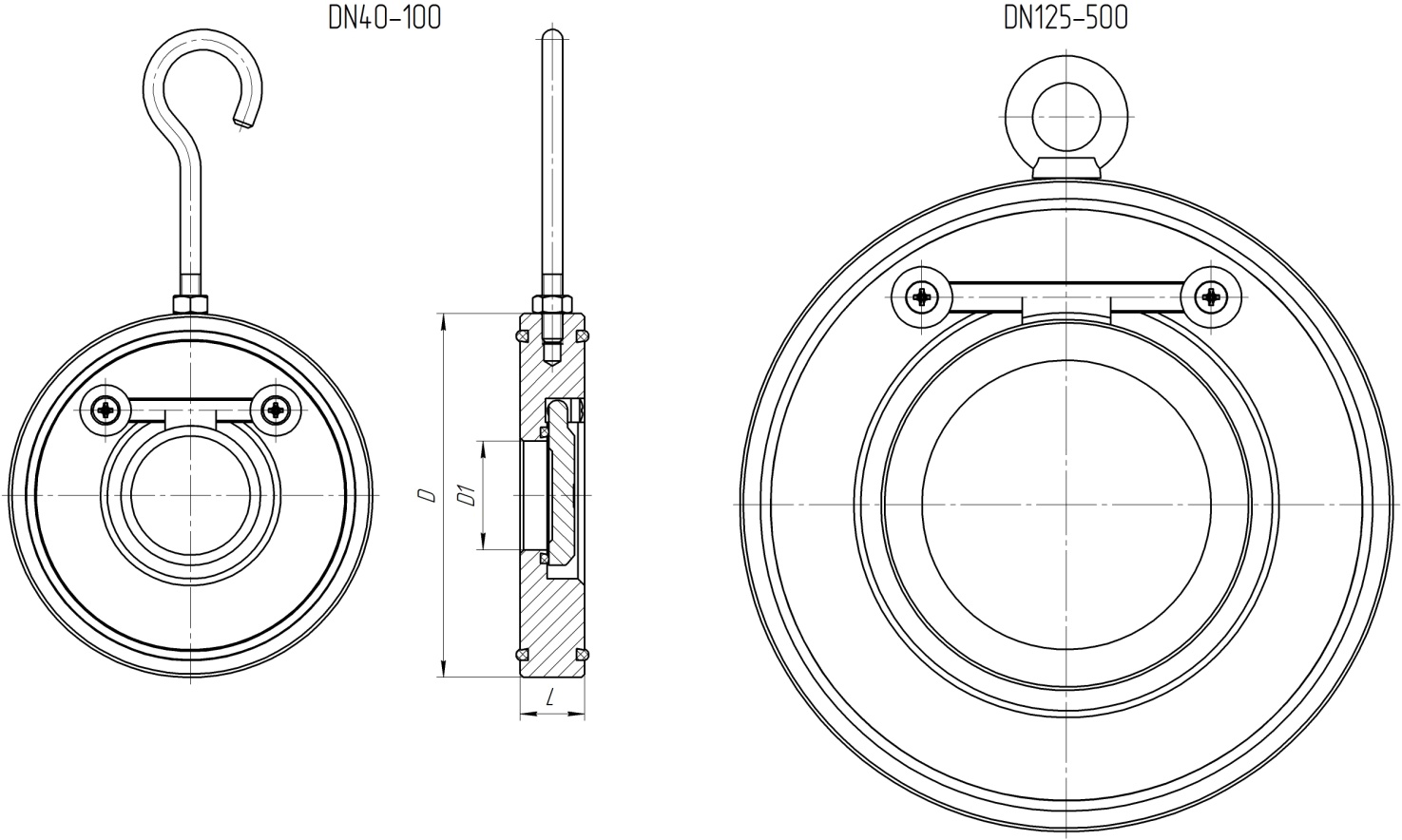

Габаритные размеры межфланцевого обратного клапана

klapgabar1



DN

PN

L,mm

D,mm

D1,mm

40

10; 16

19

92

22

50

10; 16

19

107

32

65

10; 16

19

127

40

80

10; 16

20

142

54

100

10; 16

20

162

70

125

10; 16

21

192

92

150

10; 16

21

218

112

200

10; 16

24

273

154

250

10; 16

32

328

192

300

10; 16

38

378

235

350

10; 16

45

438

268

400

10; 16

45

488

310

500 10; 16 56 594 405




40 50 65 80 100 125 150 200 250 300 350 400 500
 36/40* 44/53* 63 88/146* 242 584 877 1420 2130 3215 4928 6055 10440

* PN 16

Kv 100 % [м3/час] – коэффициент пропускной способности, показывающий объемный расход воды в м3/час удельной плотностью 1000 кг/ м3 при перепаде давления Δр 0,1 МПа при открытом затворе.

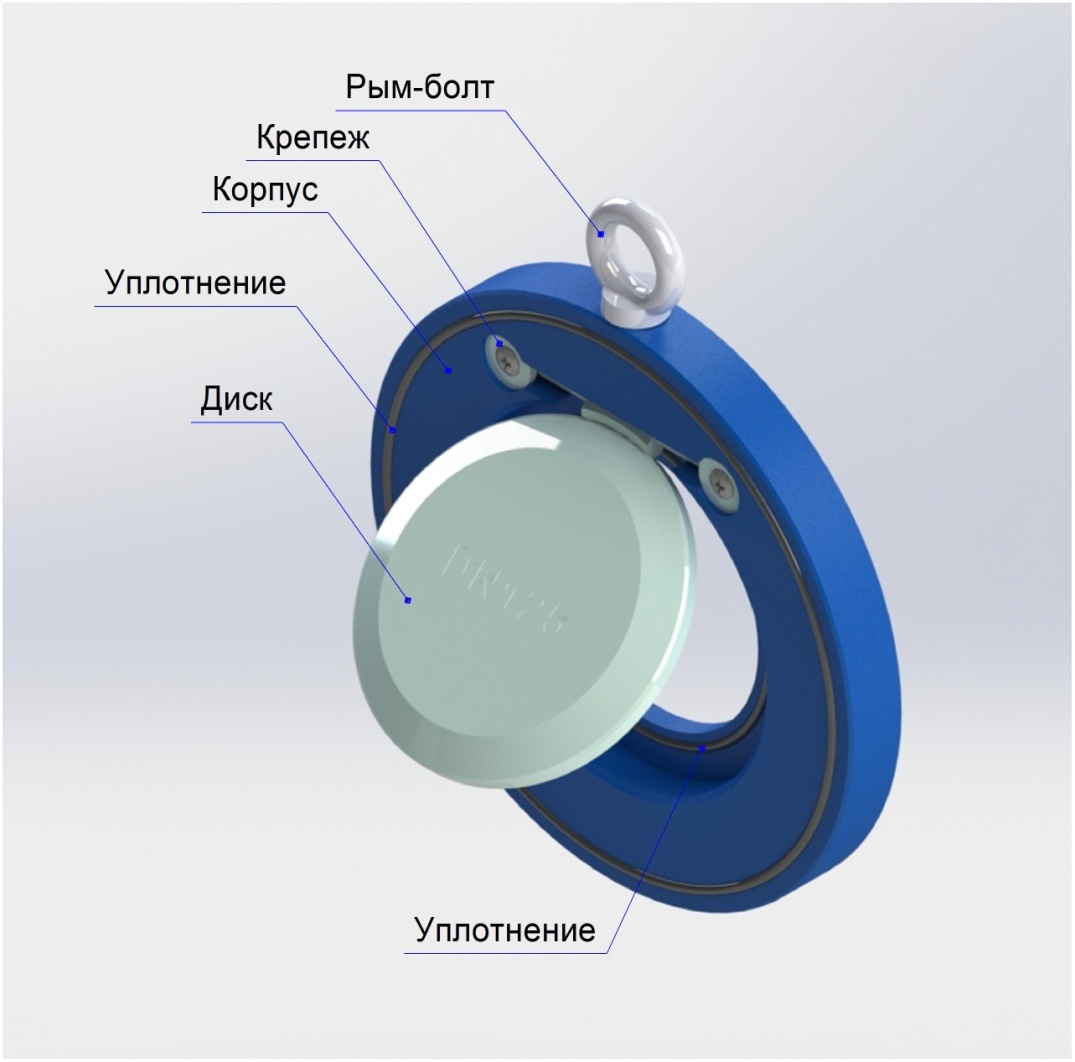

Конструкция межфланцевого обратного клапана

klapteh1

Материалы основных деталей

Корпус  углеродистая сталь/20 У1, УХЛ1, ХЛ3

нержавеющая сталь/

08Х18Н10, 12Х18Н10Т
Все остальные
хладостойкая сталь/09Г2С У1, У2, ХЛ1, ХЛ2, УХЛ1, УХЛ2
Уплотнительное кольцо EPDM (от -25 до +130)

Вода, сточные воды,

растворы кислот 15%, щелочи 30%
NBR (от -10 до +80)

Масла, светлые нефтепродукты (бензин, дизтопливо),

природный газ, вода
NBR BT (от -25 до +60)

Масла, светлые нефтепродукты (бензин, дизтопливо),

природный газ, вода
VITON (от -25 до +150)

Озонированные среды, растворы кислот и

щелочей средней концентрации, масла, топливо, газ, силикон.
Диск

углеродистая сталь, хладостойкая сталь/09Г2С, нержавеющая сталь

нержавеющая сталь с молибденом
