Затвор дисковый с двойным эксцентриситетом серии ЗД.001-ЗР

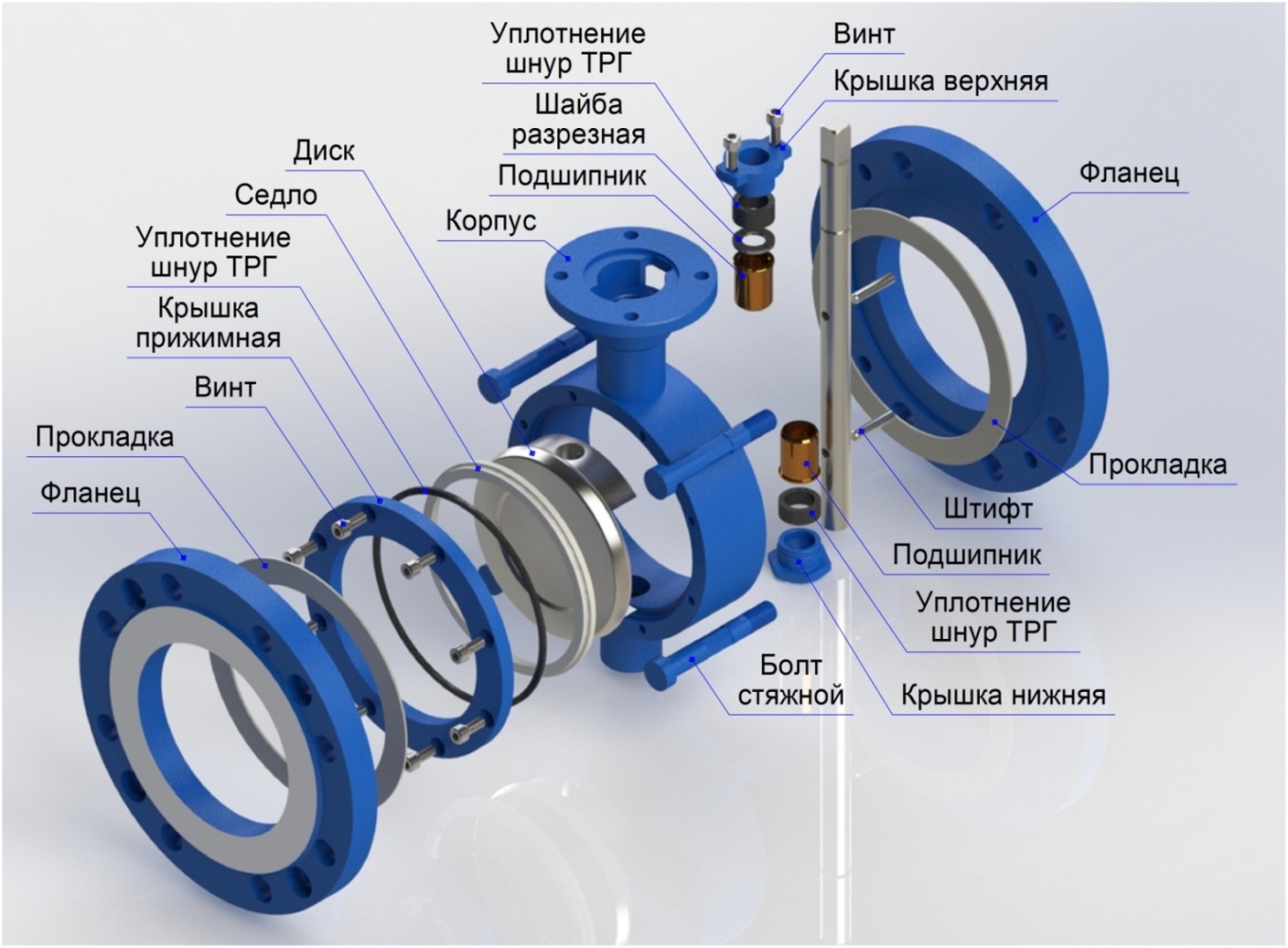

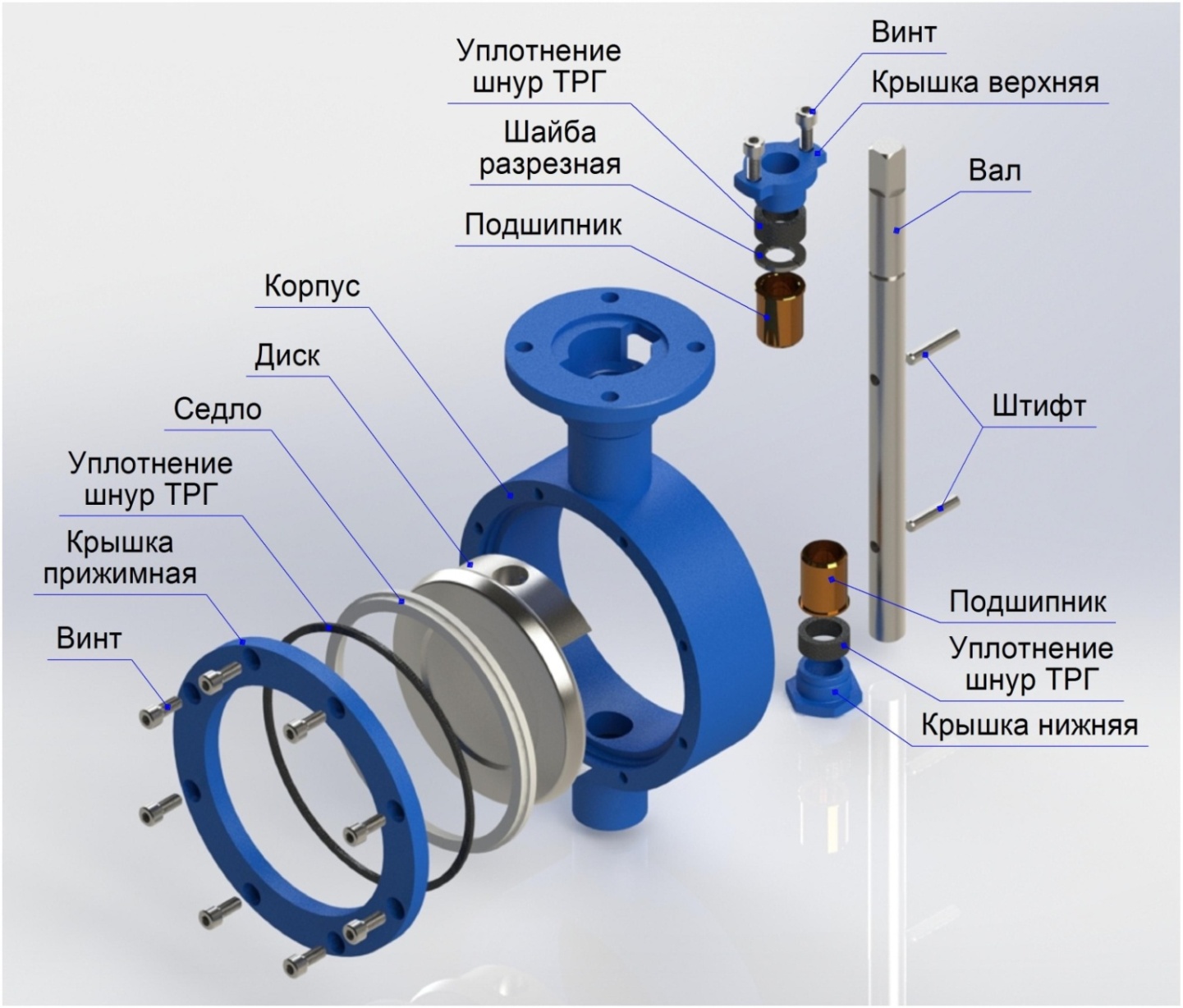

Корпус сварной выточен из цельного круга. Диск из нержавеющей стали. Верхняя и нижняя бобышки приварены к корпусу по ГОСТ 16037-80. Контроль качества сварных соединений методом ультразвуковой дефектоскопии по ГОСТ Р 55724.
Оптимальный вариант для использования в промышленности, объектах энергетики, нефтехимической отрасли и АЭС. Может устанавливаться в сложных условиях работы, на средние и высокие давления и температуры для воды, газа, пара, нефтепродуктов, спиртов, щелочей, кислот. Способы управления затвором: рукоятка, редуктор, электропривод или пневмопривод.
Рабочее давление | От 1,0 до 6,3 МПа |
Установка на трубопроводы | от 32 до 600 мм |
Тип управления | рукоятка, редуктор, электропривод, пневмопривод |
Гарантийный срок | Срок 18 мес. (по паспорту) |
Расположение в пространстве | любое |
Количество циклов безотказной работы с учетом замены уплотнения | не менее 40 000 |
Срок эксплуатации | 30 лет |
Срок службы уплотнения | От 3 до 5 лет |
Тип соединения | Фланцевый, межфланцевый, под приварку |
Герметичность запирания для жидкостей по классу «А», для газообразных сред по классу «B» ГОСТ 9544-2015 |
|
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ 23660 |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
Pn 1,6МПа | 20 | 30 | 50 | 80 | 110 | 140 | 210 | 290 | 520 | 850 | 1000 |
Pn 2,5МПа | 30 | 40 | 80 | 100 | 120 | 180 | 350 | 450 | 600 | 1100 | 1200 |
Pn 4,0МПа | 40 | 60 | 100 | 140 | 240 | 320 | 800 | 1000 | 1600 | 1800 | 2000 |
Pn 6,3МПа | 60 | 90 | 160 | 250 | 350 | 500 | 1100 | 1400 | - | - | - |
Pn 10.0МПа | 80 | 130 | 300 | 360 | 450 | 650 | 1500 | 2000 | - | - | - |

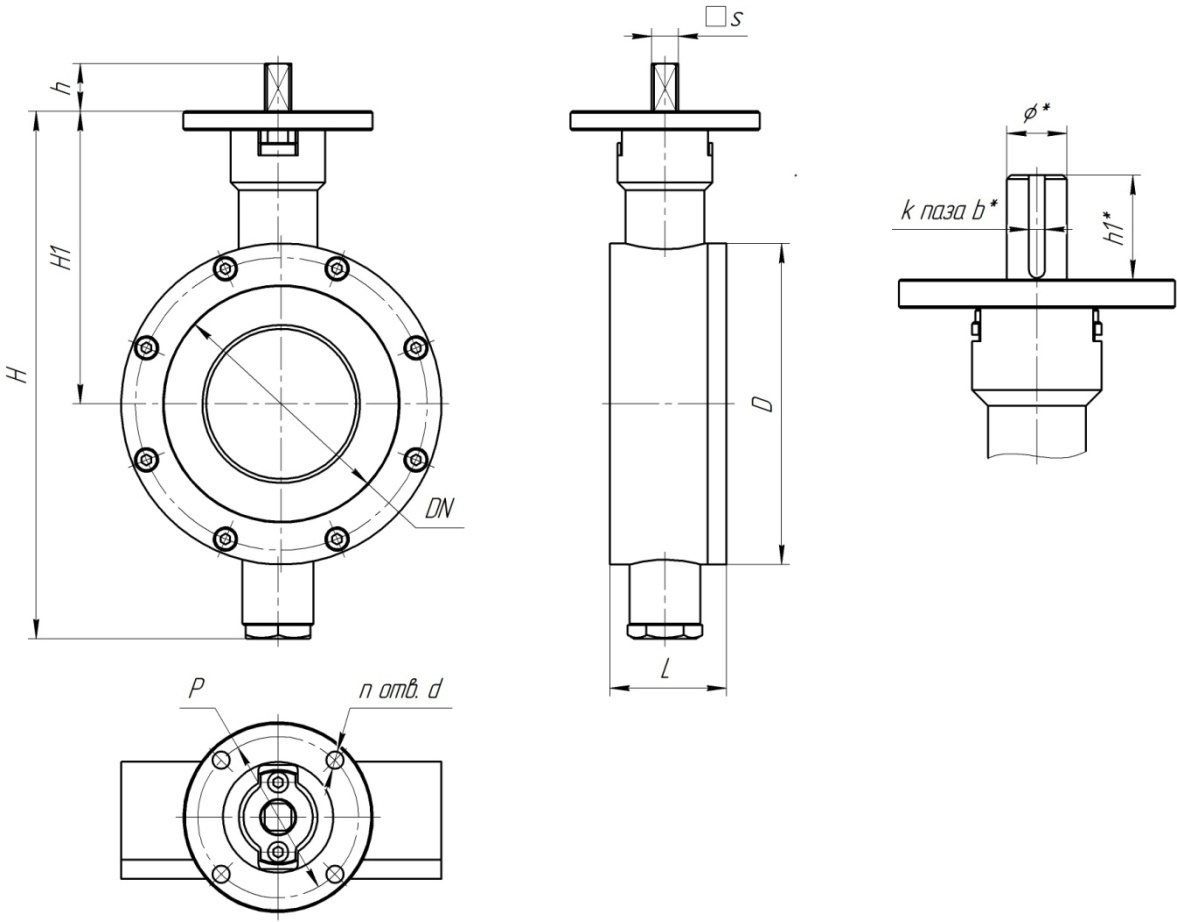

DN | 32/40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
D | 82 | 96 | 113 | 127 | 149 | 177 | 203 | 264 | 318 | 375 | 418 | 484 | 590 | 690 |
L |
53 |
58 | 60 | 68 | 69 | 69 | 74 | 93 | 106 | 106 | 106 | 112 | 192 | 178 |
H |
207 |
231 | 237 | 253 | 282 | 319 | 345 | 398 | 540 | 596 | 650 | 710 | 837 | 1019 |
H1 | 110 | 125 | 130 | 142 | 153 | 182 | 195 | 217 | 284 | 316 | 345 | 375 | 449 | 530 |
h | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 40 | - | - | - | - |
s | 14 | 14 | 14 | 17 | 17 | 17 | 17 | 22 | 27 | 27 | - | - | - | - |
Ø* | - | - | - | - | - | - | - | - | 36-38 | 36-38 | 38 | 42 | 45-50 | 55-60 |
k-b* | - | - | - | - | - | - | - | - | 2-10 | 2-10 | 2-10 | 2-12 |
2-14 2-16 |
2-16 2-18 |
h1* | - | - | - | - | - | - | - | - | 66 | 70 | 70 | 90 | 90 | 110 |
n-d | 4-9 | 4-9 | 4-9 | 4-9 | 4-9 | 4-11 | 4-11 | 4-11 |
4-11 4-14 4-18 |
4-11 4-14 4-18 |
4-11 4-14 |
4-18 4-22 |
4-22 |
8-18 8-18 |
P | 70 | 70 | 70 | 70 | 70 | 102 | 102 | 102 |
102 125 140 |
102 125 140 |
125 140 |
140 165 |
165 |
200 254 |
ISO | F07 | F07 | F07 | F07 | F07 | F10 | F10 | F10 |
F10, F12, F14 |
F10, F12, F14 |
F12, F14 | F14, F16 | F16 |
d200 F25 |
Масса, кг | 3,1 | 3,9 | 4,7 | 6,2 | 7,8 | 10,4 | 13,2 | 24,5 | 41,5 | 51,3 | 61,3 | 84 | 149 | 224 |
*Размер изменяется при согласовании с заказчиком.

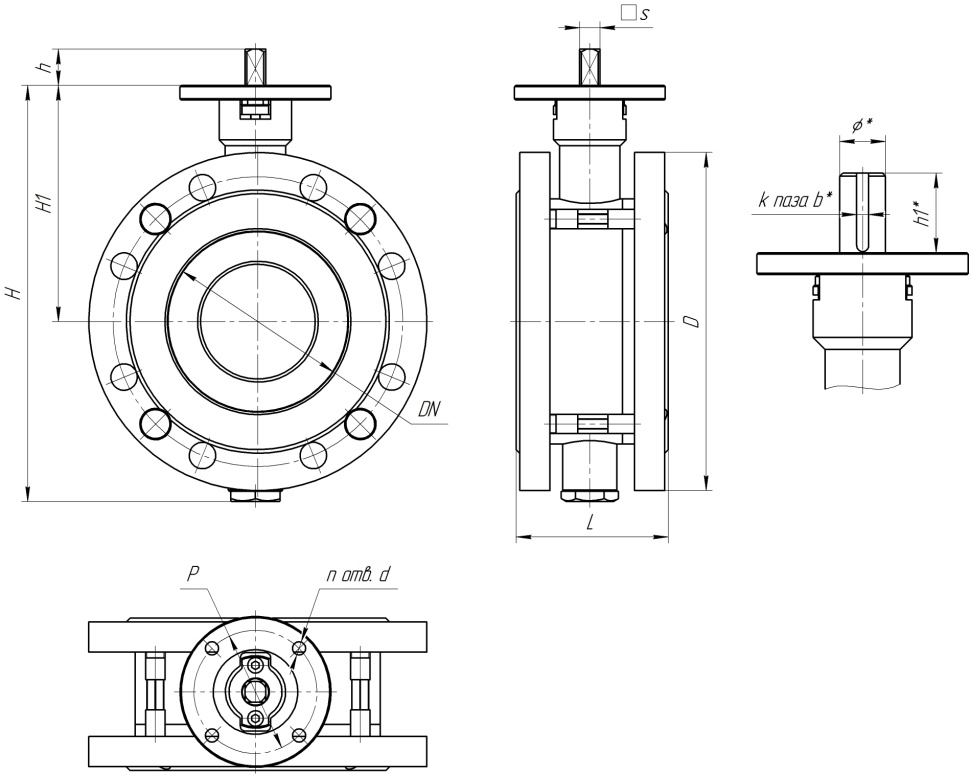

DN | 32/40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
D PN16 |
135 145 |
160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 | 710 | 840 |
D1 PN16 |
100 110 |
125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 650 | 770 |
n-d PN10 |
4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-33 | 20-39 |
n-d PN16 |
4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-33 | 20-39 |
L*-PN16 | 86-89 | 98 | 104 | 112 | 117 | 121 | 126 | 149 | 164 | 166 | 170 | 184 | 280 | 267 |
H | 207 | 231 | 237 | 253 | 282 | 319 | 345 | 398 | 540 | 596 | 650 | 710 | 837 | 1019 |
H1 | 110 | 125 | 130 | 142 | 153 | 182 | 195 | 217 | 284 | 316 | 345 | 375 | 449 | 530 |
h | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 40 | - | - | - | - |
s | 14 | 14 | 14 | 17 | 17 | 17 | 17 | 22 | 27 | 27 | - | - | - | - |
Ø* | - | - | - | - | - | - | - | - | 36-38 | 36-38 | 38 | 42 | 45-50 | 55-60 |
k-b* | - | - | - | - | - | - | - | - | 2-10 | 2-10 | 2-10 | 2-12 |
2-14 2-16 |
2-16 2-18 |
h1* | - | - | - | - | - | - | - | - | 66 | 70 | 70 | 90 | 90 | 110 |
n-d | 4-9 | 4-9 | 4-9 | 4-9 | 4-9 | 4-11 | 4-11 | 4-11 |
4-11 4-14 4-18 |
4-11 4-14 4-18 |
4-11 4-14 |
4-18 4-22 |
4-22 |
8-18 8-18 |
P | 70 | 70 | 70 | 70 | 70 | 102 | 102 | 102 |
102 125 140 |
102 125 140 |
125 140 |
140 165 |
165 |
200 254 |
ISO | F07 | F07 | F07 | F07 | F07 | F07 | F10 | F10 | F10, F12,F14 | F10, F12,F14 | F12, F14 | F14, F16 | F16 |
d200 F25 |
*Размер изменяется при согласовании с заказчиком.
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
KV | 87 | 148 | 312 | 456 | 750 | 1125 | 1950 | 3100 | 4510 | 6120 | 8605 |
CV | 102 | 173 | 364 | 532 | 876 | 1313 | 2277 | 3619 | 5265 | 7145 | 10046 |
Коэффициент KV показывает величину расхода (м3/ч) воды с температурой в диапазоне 5-30 оС через затвор с перепадом давления в 1 бар. Значения, указанные в таблице приведены для полностью открытого затвора при максимальном давлении 10 бар.
Деталь | Материал | Условия и среды | Температура, С |
Корпус | углеродистая сталь/20 | У1, УХЛ1, ХЛ3 | Окружающей среды: от -40 до +40 |
нержавеющая сталь/12Х18Н10Т | Все | от -60 до +50 | |
хладостойкая сталь/09Г2С | У1, У2, ХЛ1, ХЛ2, УХЛ1, УХЛ2 | от -60 до +45 | |
Манжета | Фторопласт | Растворы без твердых механических примесей: вода, концентрированные кислоты, щелочи, растворители, топливо, агрессивные среды. | Рабочей среды: от -70 до +200 |
Диск | Стальной, футерованный фторопластом | ||
Вал | нержавеющая сталь /20х13 |
