Затвор с симметричным расположением диска. Корпус выточен из цельного круга. Диск из нержавеющей стали. Верхняя и нижняя бобышки приварены к корпусу по ГОСТ 16037-80. Контроль качества сварных соединений методом ультразвуковой дефектоскопии по ГОСТ Р 55724.
Рабочее давление | Для жидкостей и нефтепродуктов до 1,6 МПа(до 2,5 МПа по спецзаказу); для газа до 0,6 МПа |
Установка на трубопроводы | от 32 до 1400 мм |
Тип управления | рукоятка, редуктор, электропривод, пневмопривод |
Гарантийный срок | срок 18 месяцев |
Расположение в пространстве | любое |
Количество циклов безотказной работы | не менее 20 000 |
Срок эксплуатации | 30 лет (с учетом замены уплотнений) |
Тип соединения | Фланцевый, межфланцевый |
Герметичность запирания по классу «А», ГОСТ 9544-2015 | |
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ Р 53672-2009 |
DN | 32/40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
0.6 МПа | 6 | 8 | 15 | 20 | 38 | 70 | 100 | 150 | 235 | 480 | 750 | 1180 | 1380 | 2050 |
1.0 МПа | 8 | 10 | 17 | 25 | 46 | 80 | 125 | 220 | 290 | 530 | 1200 | 1550 | 2050 | 2700 |
1.6 МПа | 10 | 12 | 20 | 30 | 55 | 100 | 150 | 290 | 380 | 580 | 1650 | 2100 | 2700 | 3750 |
*Указанные крутящие моменты действительны для затворов с манжетой ЕПDM, для жидкой рабочей среды. При выборе привода следует принимать коэффициент запаса 1,2. При применении затворов с манжетой NBR, следует принимать коэффициент запаса равный 1,5 до DN 300 или 1,1 от DN 350. В случае газообразной или абразивной среды следует принимать дополнительный коэффициент запаса 1,35.
DN | 32/40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
1,0/1,6 МПа | 50 | 50 | 50 | 100 | 100 | 200 | 450 | 600 | 900 | 1200 | 2000 | 2500 | 3000 | 5000 |
*Указанные крутящие моменты действительны для футерованных затворов

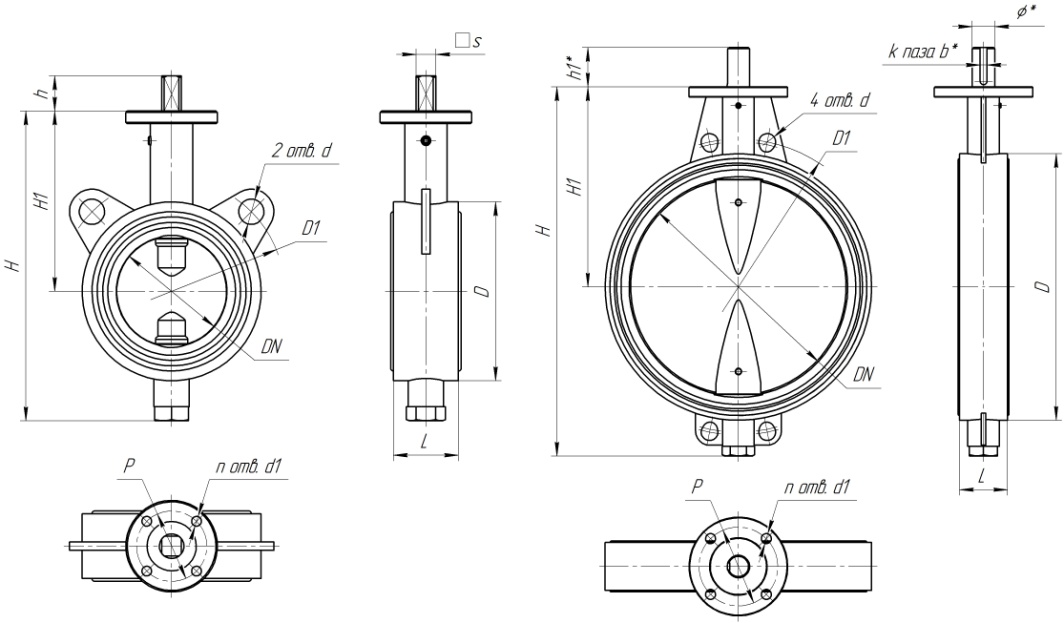

Габаритные размеры межфланцевого затвора
DN | 32/40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
D | 74/32 | 96 | 110 | 127 | 152 | 178 | 206 | 258 | 312 | 363 | 418 | 473 | 586 | 690 |
D1 PN10 |
100 110 |
125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 620 | 725 |
D1 PN16 |
100 100 |
125 | 145 | 160 | 180 | 210 | 240 | 195 | 355 | 410 | 170 | 525 | 650 | 770 |
d-PN10 | 18 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 22 | 22 | 22 | 26 | 26 | 30 |
d-PN16 | 18 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 26 | 26 | 26 | 30 | 33 | 39 |
L | 32 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 67 | 77 | 78 | 102 | 128 | 154 |
H | 165 | 187 | 201 | 220 | 254 | 288 | 325 | 372 | 475 | 528 | 600 | 655 | 803 | 980 |
H1 | 95 | 112 | 119 | 128 | 146 | 158 | 182 | 200 | 260 | 292 | 325 | 355 | 428 | 510 |
h | 22 | 25 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 40 | 40 | - | - | - |
s | 11 | 11 | 11 | 14 | 14 | 14 | 17 | 22 | 22 | 27 | 27 | - | - | - |
Ø* | - | - | - | - | - | - | - | - | - | - | - | 36/40 | 42 | 50 |
k-b* | - | - | - | - | - | - | - | - | - | - | - |
2-10 2-12 |
2-12 | 2-16 |
h1*- | - | - | - | - | - | - | - | - | - | - | - | 70 | 80 | 90 |
n-d1 | 4-7 | 4-7 | 4-7 | 4-7 | 4-9 |
4-9 4-11 |
4-11 | 4-11 | 4-11 | 4-11 |
4-14 4-18 |
4-18/4-22 |
4-22 | |
P | 50 | 50 | 50 | 50 | 70 | 70 |
70 102 |
102 | 102 | 102 |
125 140 |
140/165 | 165 | |
ISO | F05 | F05 | F05 | F05 | F07 | F07 |
F07 F10 |
F10 | F10 | F10 |
F12 F14 |
F14/F16 | 600 | |
Масса, кг | 1,4 | 2,2 | 2,6 | 3,2 | 4,3 | 4,9 | 7,7 | 12,2 | 19,7 | 28,6 | 42 | 63 | 86 | 168 |

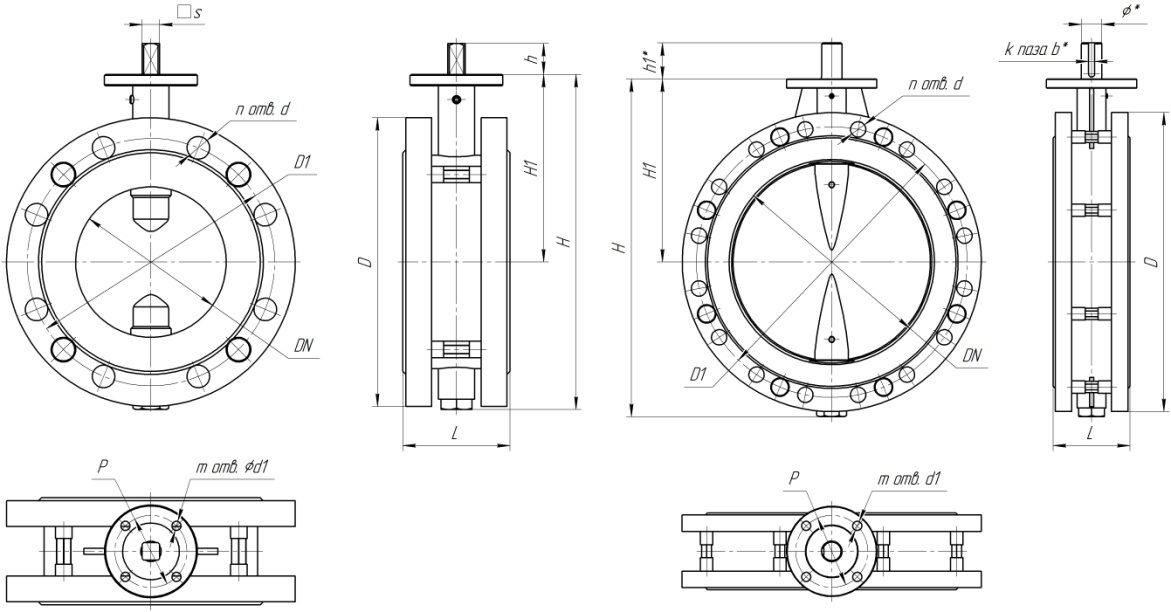

Габаритные размеры фланцевого затвора
DN | 32/40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
D PN10 |
135 145 |
160 | 180 | 195 | 215 | 245 | 280 | 335 | 390 | 440 | 500 | 565 | 670 | 780 |
D PN16 |
135 145 |
160 | 180 | 195 | 215 | 245 | 280 | 33 | 405 | 460 | 520 | 580 | 710 | 840 |
D1 PN10 |
100 110 |
125 | 145 | 160 | 1180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 620 | 725 |
D1 PN16 |
110 110 |
125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 140 | 470 | 525 | 650 | 770 |
n-d PN10 |
4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-22 | 12-22 | 12-22 | 16-22 | 16-26 | 20-26 | 20-30 |
n-d PN16 |
4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-33 | 20-39 |
L* PN10 |
58/62 | 73 | 80 | 78 | 88 | 96 | 96 | 100 | 111 | 121 | 122 | 146 | 174 | 202 |
L* PN16 |
62/66 | 81 | 88 | 86 | 96 | 104 | 104 | 112 | 121 | 125 | 134 | 166 | 202 | 236 |
H | 165 | 187 | 201 | 220 | 254 | 288 | 325 | 372 | 475 | 528 | 600 | 655 | 803 | 980 |
H1 | 95 | 112 | 119 | 128 | 146 | 158 | 182 | 200 | 260 | 292 | 325 | 355 | 428 | 510 |
h | 22 | 25 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 40 | 40 | - | - | - |
s | 11 | 11 | 11 | 14 | 14 | 14 | 17 | 22 | 22 | 27 | 27 | - | - | - |
Ø* | - | - | - | - | - | - | - | - | - | - | - | 36/40 | 42 | 50 |
k-b* | - | - | - | - | - | - | - | - | - | - | - |
2-10 2-12 |
2-12 | 2-16 |
h1* | - | - | - | - | - | - | - | - | - | - | - | 70 | 82 | 90 |
m-d1 | 4-7 | 4-7 | 4-7 | 4-7 | 4-9 | 4-9 |
4-9 4-11 |
4-11 | 4-11 | 4-11 |
4-14 4-18 |
4-18/4-22 | 4-22 | |
P | 50 | 50 | 50 | 50 | 70 | 70 |
70 102 |
102 | 102 | 102 |
125 140 |
140/165 | 165 |

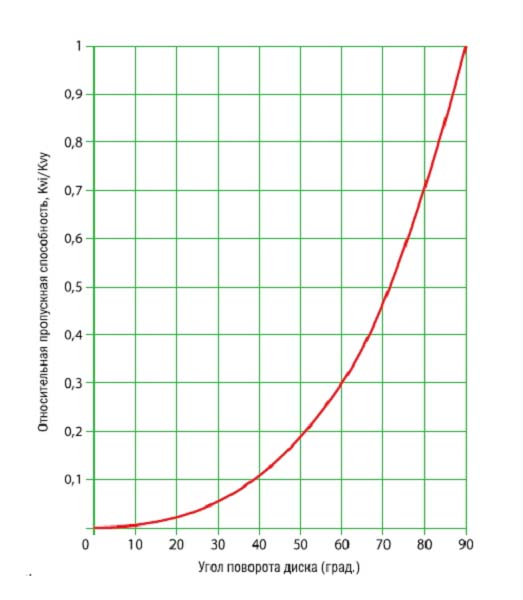

Характеристика потока симметричных затворов серии ЗД.001-ЗД
Равнопроцентная пропускная способность симметричных затворов серии ЗД.001-ЗР– Kv м3/час
DN | Угол поворота диска затвора, град. | ||||||||
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |
40 | 0.87 | 3.42 | 7.71 | 13.7 | 22.3 | 35.1 | 56.6 | 76.3 | 105 |
50 | 1.71 | 4.28 | 11.1 | 22.3 | 42.1 | 60.8 | 98.5 | 141 | 195 |
65 | 3.42 | 6.85 | 18.9 | 31.7 | 56.6 | 92.5 | 165 | 226 | 312 |
80 | 4.28 | 11.1 | 25.7 | 49.7 | 92.5 | 139 | 234 | 315 | 435 |
100 | 7.71 | 18.1 | 44.6 | 79.1 | 139 | 240 | 396 | 547 | 754 |
125 | 12.9 | 24.9 | 69.4 | 133 | 234 | 407 | 666 | 917 | 1260 |
150 | 18.9 | 40.3 | 98.1 | 196 | 345 | 601 | 1060 | 1350 | 1870 |
200 | 30.9 | 77.1 | 171 | 347 | 577 | 1010 | 1580 | 2270 | 3130 |
250 | 48.8 | 110 | 316 | 503 | 904 | 1580 | 2320 | 3420 | 4890 |
300 | 70.3 | 171 | 342 | 698 | 1250 | 2230 | 3260 | 4920 | 7030 |
350 | 90.1 | 214 | 437 | 846 | 1600 | 2610 | 4090 | 6300 | 9000 |
400 | 116 | 280 | 564 | 1180 | 1980 | 3320 | 5260 | 8100 | 11600 |
500 | 184 | 462 | 898 | 1880 | 3030 | 5310 | 8350 | 13000 | 18400 |
600 | 251 | 642 | 1230 | 2410 | 4440 | 7550 | 12100 | 17600 | 25100 |
800 | 446 | 1160 | 2260 | 4560 | 8230 | 12860 | 20300 | 31250 | 44600 |
1000 | 713 | 1850 | 3570 | 7130 | 12800 | 20700 | 33500 | 49900 | 71300 |
1200 | 1007 | 2618 | 5034 | 10070 | 18100 | 29200 | 43300 | 70500 | 100700 |

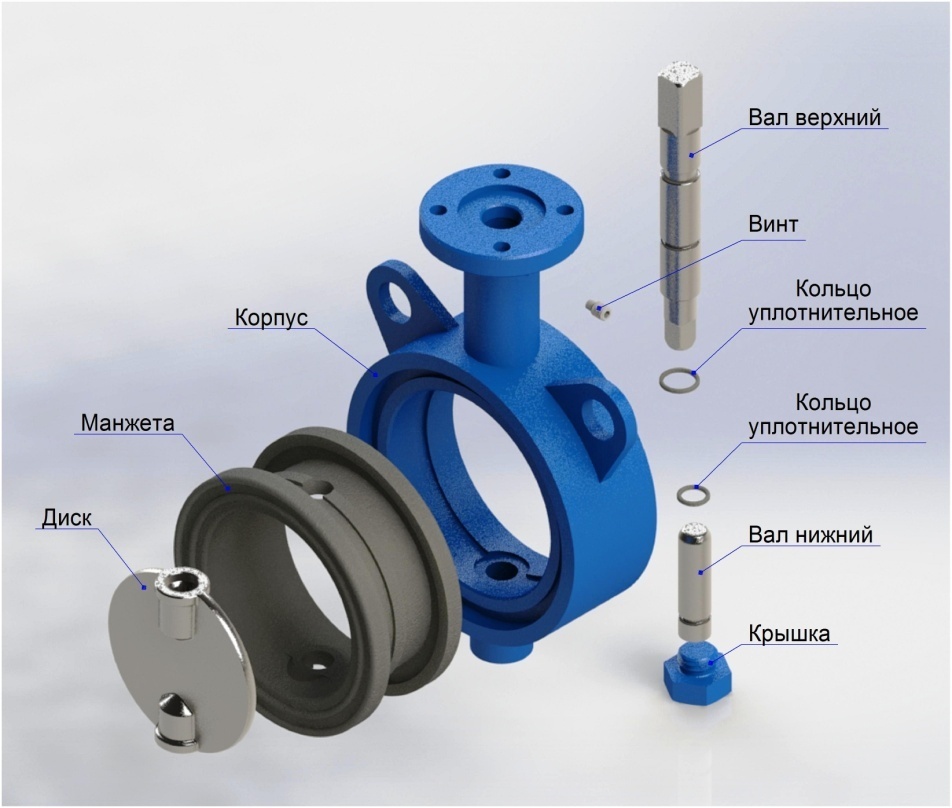

Конструкция межфланцевого затвора

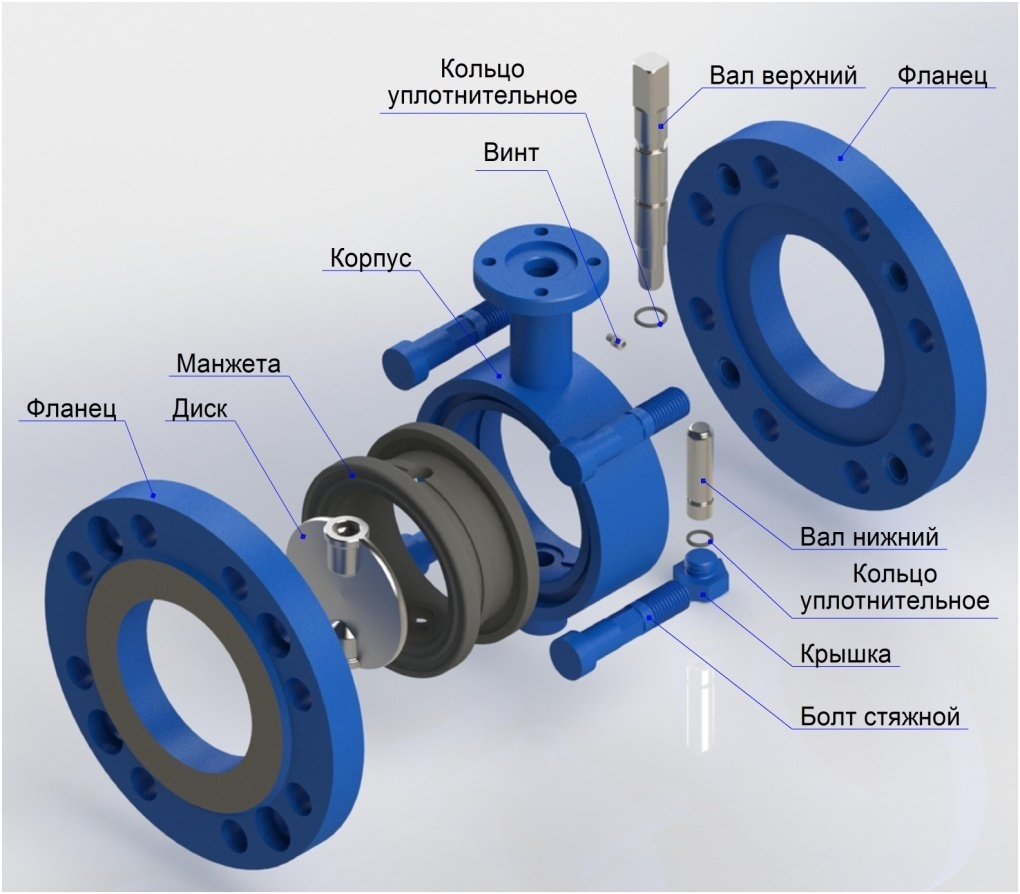

Конструкция фланцевого затвора
Материалы основных деталей
Корпуc |
углеродистая сталь/20 |
У1, УХЛ1, ХЛ1 |
|
нержавеющая сталь/12Х18Н10Т |
Все остальные |
||
хладостойкая сталь/09Г2С |
У1, У2, ХЛ1, ХЛ2, УХЛ1, УХЛ2 |
||
Манжета |
EPDM (от -25 до +130) |
Вода, сточные воды, растворы кислот 15%, щелочи 30% |
|
NBR (от -10 до +80) |
Масла, светлые нефтепродукты (бензин, дизтопливо), природный газ, вода |
||
NBR BT (от -25 до +60) |
Масла, светлые нефтепродукты (бензин, дизтопливо), природный газ, вода |
||
VITON (от -25 до +150) |
Озонированные среды, растворы кислот и щелочей средней концентрации, масла, топливо, газ, силикон. |
||
Диск |
углеродистая сталь, нержавеющая сталь нержавеющая сталь с молибденом |
||
Вал |
нержавеющая сталь |
