Описание
Задвижка предназначена для установки на технологических линиях в качестве запорного устройства.
Область применения и материалы основных деталей
простота конструкции;
малое гидравлическое сопротивление;
полнопроходная конструкция корпуса;
исполнение запорного органа – клиновое, обеспечивающее дополнительное заклинивающее усилие;
высокая герметичность перекрытия потока в любом направлении.
Материалы основных деталей:
Наименование | Материал | Температура, С | |
---|---|---|---|
Рабочей среды: | Окружающей среды: | ||
Корпус, крышка, клин |
Сталь 25Л Сталь 20ГЛ Cталь 12Х18Н9ТЛ |
От -40 до +425 От -60 до +425 От -60 до +560 |
У1 (от -40 до +40) ХЛ1 (от -60 до +40) УХЛ1 (от -60 до +40) |
Шпиндель |
Сталь 20Х13 Сталь12Х18Н10Т |
||
Уплотнение сальниковое |
ТРГ |

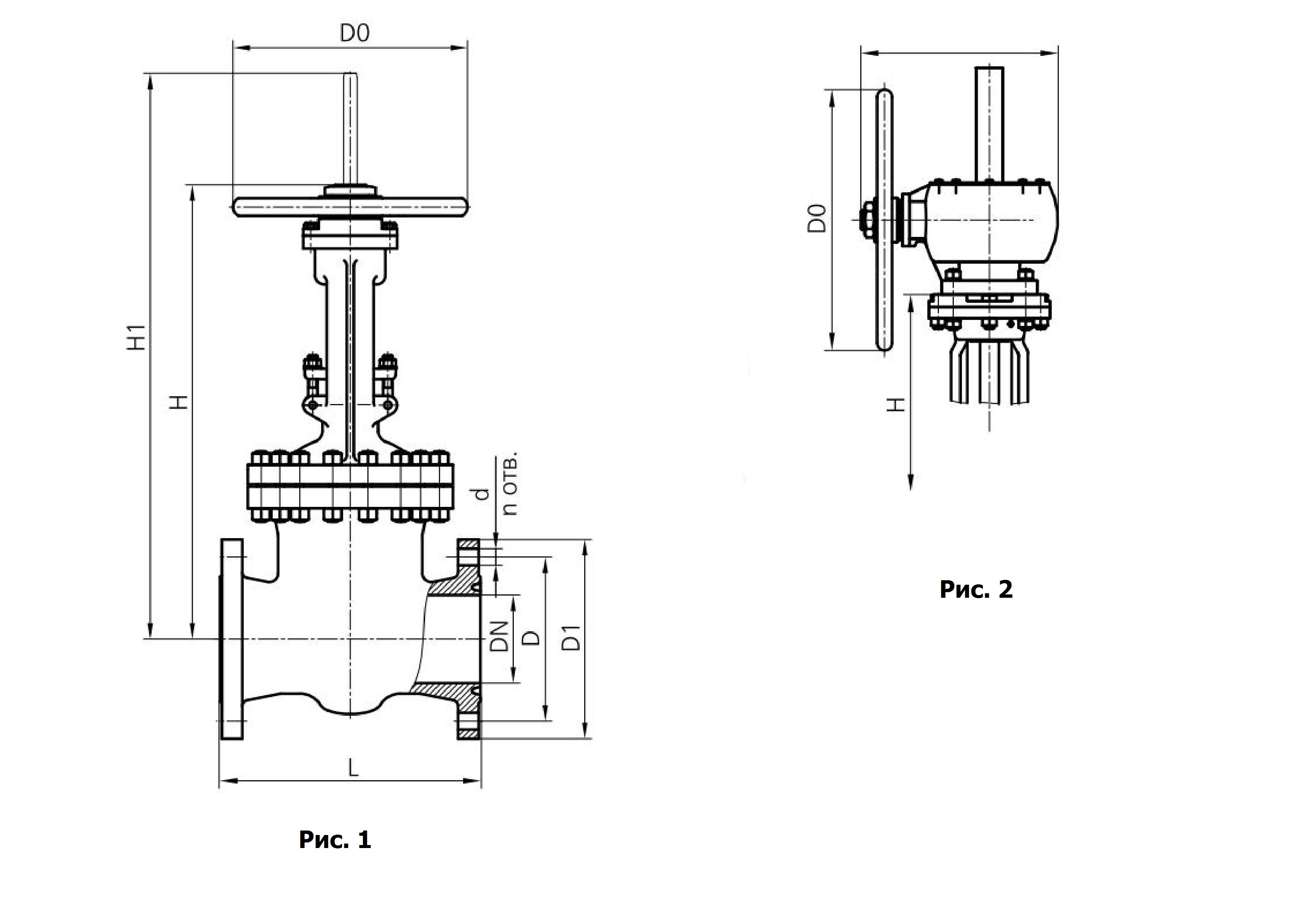

DN | D | D1 | D0 | L | n | d | H | H1 | Масса, кг | |||
50 | 99 | 160 | 180 | 180 | 4 | 18 | 365 | 358 | 425 | 678 | 15 | 22 |
80 | 132 | 195 | 215 | 210 | 8 | 370 | 435 | 460 | 755 | 24 | 34 | |
100 | 156 | 215 | 245 | 230 | 500 | 500 | 540 | 820 | 34 | 50 | ||
150 | 211 | 280 | 275 | 280 | 22 | 690 | 674 | 850 | 994 | 67 | 83 | |
200 | 266 | 335 | 320 | 330 | 12 | 860 | 818 | 1030 | 1138 | 108 | 142 | |
250 | 319 | 405 | 350 | 450 | 26 | 1200 | 969 | 1480 | 1409 | 155 | 243 | |
300 | 370 | 460 | 400 | 500 | 1380 | 1145 | 1700 | 1588 | 195 | 270 | ||
350 | 429 | 520 | 500 | 550 | 160 | 1415 | 1280 | 1905 | 1755 | 255 | 320 | |
400 | 480 | 580 | 560 | 600 | 30 | 1600 | 1450 | 2090 | 1902 | 398 | 458 | |
500 | 609 | 710 | 600 | 700 | 20 | 33 | 1662 | 2285 | 796 | |||
600 | 720 | 840 | 600 | 800 | 36 | 1810 | 2430 | 1460 | ||||
800 | 901 | 1020 | 1000 | 24 | 39 | 2800 | 3250 | 2100 | ||||
1000 | 1112 | 1255 | 1200 | 28 | 42 | 3365 | 3873 | 4000 |
Рабочее давление | Для жидкостей и нефтепродуктов до 16 МПа |
Установка на трубопроводы | от 32 до 600 мм |
Установка на трубопроводы | от 50 до 1000 мм |
Тип управления | маховик, редуктор, электропривод |
Гарантийный срок | срок 12 мес. (по паспорту) |
Расположение в пространстве | любое |
Количество циклов безотказной работы | не менее 2500 |
Срок эксплуатации | 20 лет |
Тип соединения | Фланцевый |
Тип соединения | Фланцевый, межфланцевый |
Герметичность запирания по классу «А», ГОСТ 9544-2015 | |
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ 23660 |
