Область применения

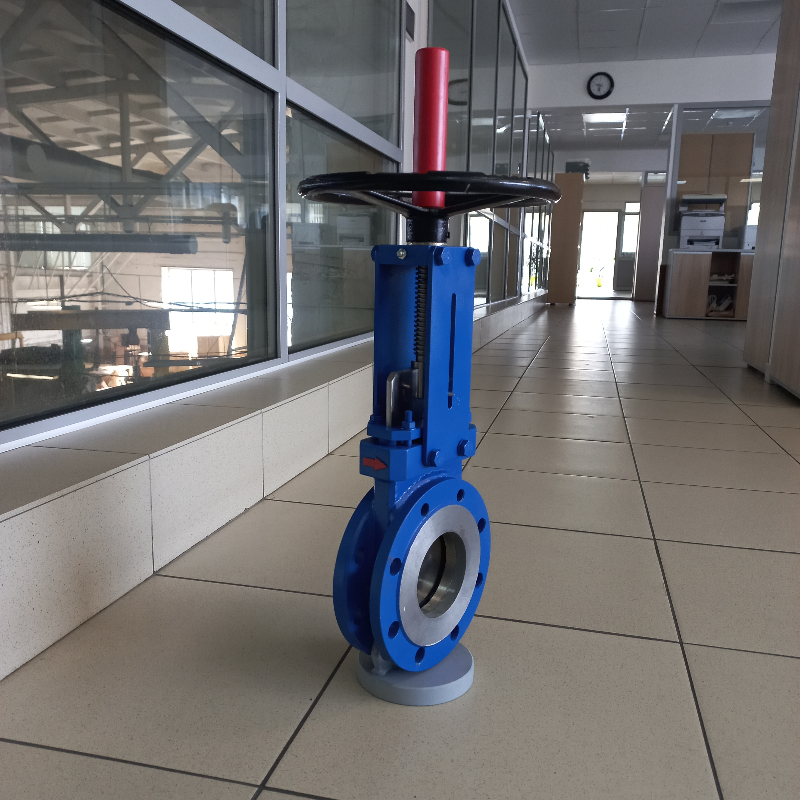

Шиберная задвижка является очень надежным видом запорной арматуры, который имеет характерные особенности исполнения запорного элемента. Затвор в данных задвижках чаще всего имеет название «нож», «шибер» или «диск».
В шиберной задвижке применяется металлическая пластина или металлический клин, который способен разрезать различные включения в жидкости, протекающей внутри ее тела. Из этого и вытекает назначение этого вида запорной арматуры: перекрытие потока рабочей среды, которая имеет повышенную вязкость, способность кристаллизоваться и характеризуется наличием твердых и абразивных частиц, которые своей большей частью, являются активными химическими веществами.

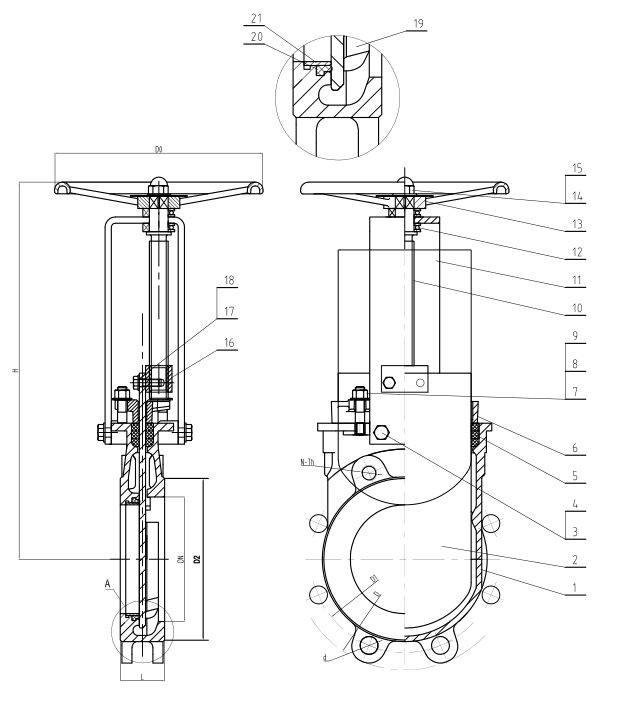

Чертеж задвижки шиберной(ножевой) межфланцевой стальной
Материалы основных деталей
№ | Наименование Детали | Материал |
---|---|---|
1 |
Корпус |
WCB |
2 |
Шибер |
SS201 |
3-4 |
Болт/Гайка |
SS201 |
5 |
Набивка |
PTFE+EPDM |
6 |
Сальник |
WCB |
7-9 |
Болт/Гайка |
SS201 |
10 |
Шток |
2CR13 |
11 |
Упорка |
Q235 |
12 |
Подшипник |
ZChSnSb10-6 |
13 |
Маховик |
Чугун |
14-15 |
Болт/Гайка |
SS304 |
16 |
Гайка шпинделя |
Латунь |
17-18 |
Болт/Гайка |
SS201 |
19 |
Шконт |
WCB |
20 |
Седло |
EPDM |
21 |
Сальник седла |
Q235 |
Основные габаритные и присоединительные размеры (Ру = 1.0МПа)
Ду, мм | L | D | D1 | D2 | D0 | N-Th | d | H | Вес не более, кг |
50 | 48 | 165 | 125 | 99 | 180 | 4-16 | 18 | 310 | 7 |
65 | 48 | 185 | 145 | 118 | 180 | 4-16 | 18 | 330 | 8,5 |
80 | 51 | 200 | 160 | 132 | 220 | 8-16 | 18 | 360 | 10 |
100 | 51 | 210 | 170 | 142 | 220 | 8-16 | 18 | 390 | 13 |
125 | 57 | 250 | 210 | 184 | 240 | 8-16 | 18 | 460 | 16,5 |
150 | 57 | 285 | 240 | 211 | 280 | 8-20 | 23 | 510 | 21 |
175 | 57 | 305 | 265 | 237 | 340 | 12-20 | 23 | 554 | 25 |
200 | 70 | 340 | 295 | 266 | 300 | 8-20 | 23 | 570 | 32 |
225 | 70 | 350 | 310 | 282 | 400 | 12-20 | 23 | 636 | 38 |
250 | 70 | 395 | 350 | 319 | 340 | 12-20 | 23 | 670 | 46 |
300 | 76 | 445 | 400 | 370 | 380 | 12-20 | 23 | 800 | 58 |
350 | 76 | 505 | 460 | 429 | 400 | 16-20 | 23 | 890 | 85 |
400 | 89 | 565 | 515 | 480 | 450 | 16-24 | 27 | 1000 | 107 |
450 | 89 | 615 | 565 | 530 | 450 | 20-24 | 27 | 1160 | 170 |

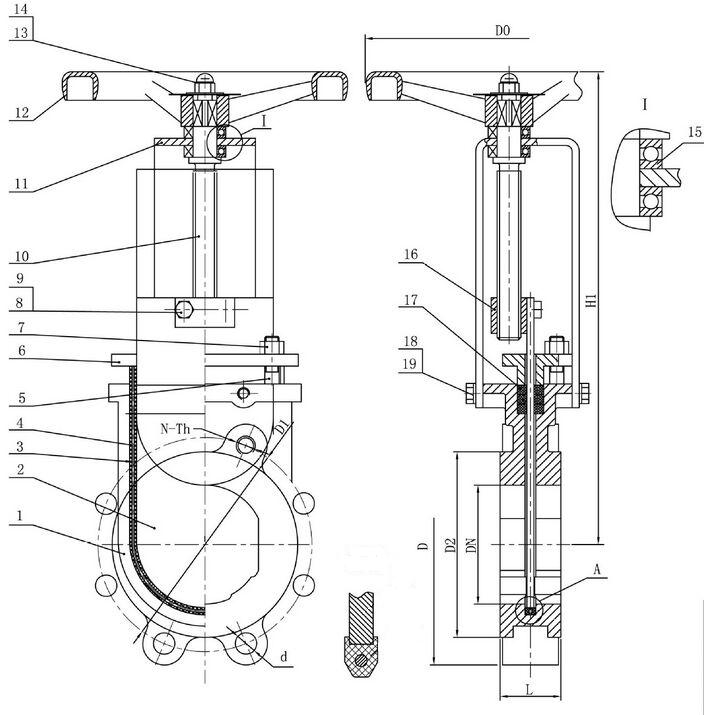

Чертеж шиберной задвижки межфланцевой чугунной
Материалы основных деталей
№ | Наименование Детали | Материал |
---|---|---|
1 |
Корпус |
GGG40 |
2 |
Нож |
201 |
3 |
Уплотнительная лента |
EPDM |
4 |
Стальная проволока |
201 |
5 |
Болт/Гайка |
201 |
6 |
Сальник |
WCB |
7-9 |
Болт/Гайка |
201 |
10 |
Шток |
2Cr13 |
11 |
Плита упорки |
Q235 |
12 |
Маховик |
Высокопрочный чугун |
13-14 |
Болт/Гайка |
201 |
15 |
Упорный подшипник |
ZChSnSb10-6 |
16 |
Гайка шпинделя |
Латунь |
17 |
Набивка |
PTFE+EPDM |
18-19 |
Болт/Гайка |
201 |
Основные габаритные и присоединительные размеры (Ру = 1.0МПа)
Ду, мм | L | D | D1 | D2 | D0 | N-Th | d | H1 |
40 | 48 | 150 | 110 | 84 | 180 | 4-М16 | Ф18 | 288 |
50 | 48 | 165 | 125 | 99 | 180 | 4-М16 | Ф18 | 290 |
65 | 48 | 185 | 145 | 118 | 180 | 4-М16 | Ф18 | 330 |
80 | 51 | 200 | 160 | 132 | 220 | 8-М16 | Ф18 | 358 |
90 | 51 | 210 | 170 | 142 | 220 | 8-М16 | Ф18 | 378 |
100 | 51 | 220 | 180 | 156 | 240 | 8-М16 | Ф18 | 378 |
125 | 57 | 250 | 210 | 184 | 240 | 8-М16 | Ф18 | 428 |
150 | 57 | 285 | 240 | 211 | 280 | 8-М20 | Ф23 | 490 |
175 | 57 | 305 | 265 | 237 | 340 | 12-М20 | Ф23 | 553 |
200 | 70 | 340 | 295 | 266 | 300 | 8-М20 | Ф23 | 588 |
225 | 70 | 350 | 310 | 282 | 400 | 12-М20 | Ф23 | 656 |
250 | 70 | 395 | 350 | 319 | 340 | 12-М20 | Ф23 | 690 |
300 | 76 | 445 | 400 | 370 | 380 | 12-М20 | Ф23 | 815 |
350 | 76 | 505 | 460 | 429 | 400 | 16-М20 | Ф23 | 890 |
400 | 89 | 565 | 515 | 480 | 450 | 16-М24 | Ф27 | 980 |
450 | 89 | 615 | 565 | 530 | 450 | 20-М24 | Ф27 | 1025 |
500 | 114 | 670 | 620 | 582 | 0 | 20-М24 | Ф27 | 1230 |
550 | 114 | 725 | 680 | 638 | 0 | 20-М27 | Ф30 | 1344 |
600 | 114 | 780 | 725 | 682 | 0 | 20-М27 | Ф30 | 1390 |
650 | 114 | 845 | 780 | 732 | 0 | 24-М27 | Ф30 | 1595 |
700 | 127 | 895 | 840 | 794 | 0 | 24-М27 | Ф30 | 1720 |
750 | 127 | 970 | 900 | 855 | 0 | 24-М30 | Ф33 | 1862 |
800 | 127 | 1015 | 950 | 901 | 0 | 24-М30 | Ф33 | 1910 |
